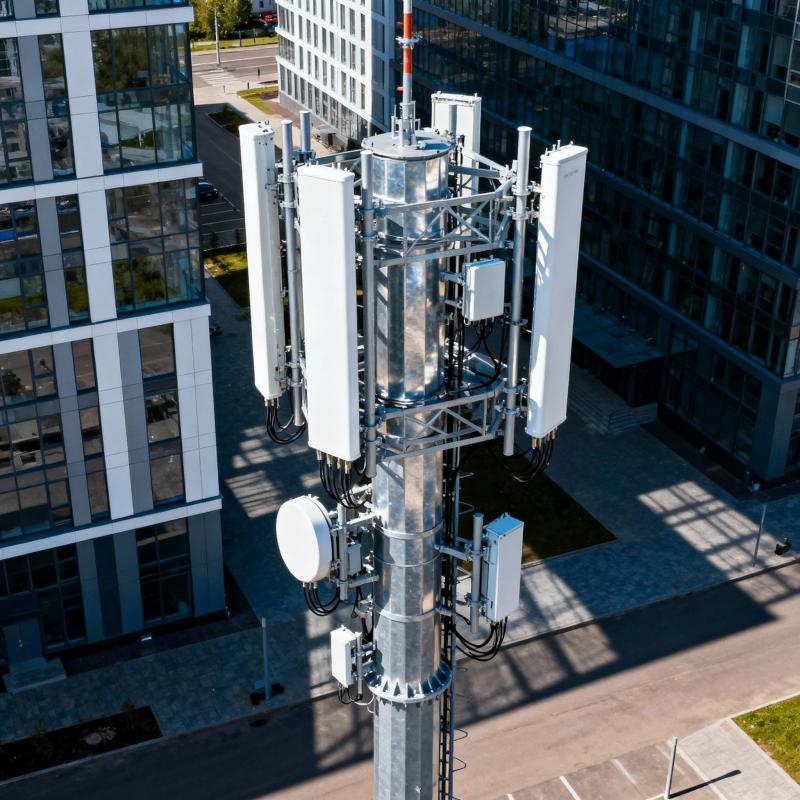

Пассивные DAS против активных репитеров: выбор для крупного объекта
При проектировании систем усиления связи в многоэтажных зданиях перед инженерами встает принципиальный выбор между различными технологическими решениями. Каждая из технологий имеет свои преимущества и области применения.
| Параметр | Пассивные DAS | Активные репитеры | Активные DAS |
|---|---|---|---|
| Стоимость развертывания | Низкая (300-500 тыс. руб.) | Средняя (100-800 тыс. руб.) | Высокая (1-3 млн руб.) |
| Сложность монтажа | Простая | Средняя | Сложная |
| Площадь покрытия | До 2 000 м² | До 5 000 м² | До 10 000 м² |
| Масштабируемость | Ограниченная | Средняя | Высокая |
| Затухание сигнала | Высокое (до 10 дБ) | Среднее (до 5 дБ) | Низкое (до 3 дБ) |
Пассивные распределенные антенные системы (DAS)
Пассивные DAS представляют собой сеть коаксиальных кабелей и антенн без промежуточного усиления. Основные компоненты включают входную антенну, систему кабелей RG-6 или RG-11, делители мощности и внутренние антенны покрытия.
- Низкая стоимость оборудования и монтажа
- Высокая надежность из-за отсутствия активных компонентов
- Минимальные требования к электропитанию
- Простота обслуживания и диагностики
Активные системы усиления
Активные репитеры включают двунаправленные усилители с коэффициентом усиления 60-90 дБ, автоматическую регулировку усиления и защиту от самовозбуждения. Современные модели поддерживают несколько диапазонов частот одновременно.
Расчет бюджета линии связи для внутриобъектовых систем
Расчет энергетического бюджета является основополагающим этапом проектирования системы усиления. Правильный расчет позволяет определить требуемые параметры оборудования и обеспечить необходимое качество покрытия.
где:
Компоненты потерь в системе
При проектировании необходимо учитывать различные виды потерь:
Потери в коаксиальных кабелях (на частоте 1800 МГц):
Потери в соединениях и компонентах:
Практический пример расчета для 15-этажного офисного здания
Исходные данные:
- Площадь здания: 15 000 м²
- Уровень донорского сигнала: -85 дБм
- Требуемый уровень покрытия: -75 дБм
- Общая длина кабельных трасс: 800 м
- Количество этажей: 15
Расчет потерь:
- Потери в кабеле RG-213: 800м × 0.32 дБ/м = 256 дБ
- Потери в 30 соединениях: 30 × 0.2 дБ = 6 дБ
- Потери в делителях 1:16: 12 дБ
- Эксплуатационный запас: 10 дБ
- Общие потери: 284 дБ
Вывод: Требуемое усиление 294 дБ указывает на необходимость применения активной DAS системы с промежуточными усилителями.
Радиотехнические расчеты
Расчет зоны покрытия внутренней антенны
Для определения радиуса покрытия внутренней антенны в помещении используется формула:
Коэффициент k учитывает условия распространения и составляет:
- Открытое пространство офиса: k = 0.4-0.5
- Офисы с перегородками: k = 0.2-0.3
- Коридоры и холлы: k = 0.3-0.4
Частотное планирование для российских операторов
Моделирование распространения радиоволн в зданиях сложной архитектуры
Модели распространения внутри зданий
Для расчета потерь распространения в зданиях используется статистическая модель:
Значения показателя затухания n для различных типов помещений:
Влияние строительных материалов
Различные строительные материалы по-разному влияют на распространение радиоволн:
Потери при прохождении через препятствия:
Интерференция и самовозбуждение репитеров: причины и методы устранения
Механизм самовозбуждения
Самовозбуждение репитера возникает при образовании положительной обратной связи между выходной и входной антеннами. Условие самовозбуждения определяется формулой:
Методы устранения самовозбуждения
Пространственная развязка
- Увеличение расстояния между антеннами
- Использование направленных антенн
- Установка антенн на разных сторонах здания
Поляризационная развязка
- Ортогональные поляризации: +15-20 дБ
- Круговая поляризация: +10-15 дБ
Частотная селективность
- Узкополосные фильтры
- Дуплексеры с высокой селективностью
Кейс МелданаСБ: Усиление связи в бизнес-центре "Высоцкий" (Екатеринбург)
Задача: Обеспечить качественное покрытие сотовой связи в 54-этажном небоскребе общей площадью 78 000 м².
Решение: Была спроектирована и внедрена гибридная система на основе активных DAS с оптоволоконной транспортной сетью:
- Установлено 12 головных блоков различных диапазонов
- Развернуто 156 удаленных радиоблоков
- Проложено 8.2 км оптоволоконного кабеля
- Установлено 468 внутренних антенн
Результат: Достигнуто 100% покрытие всех зон здания с уровнем сигнала не ниже -75 дБм. Система поддерживает всех российских операторов в диапазонах 2G/3G/4G.
Экономический эффект: Повышение привлекательности объекта для арендаторов, рост стоимости аренды на 8-12%.
Товарная матрица и цены МелданаСБ
- Гарантия качества: Все оборудование проходит входной контроль и тестирование
- Техническая поддержка: Собственный штат инженеров для консультаций 24/7
- Быстрые поставки: Склад в Екатеринбурге обеспечивает поставки по всей России
- Конкурентные цены: Прямые поставки от производителей без посредников
- Комплексные решения: От проектирования до ввода в эксплуатацию
| Наименование товара | Характеристики | Площадь покрытия | Цена (руб.) |
|---|---|---|---|
| Репитер GSM/3G 900/2100-60 | 60 дБ, 100 мВт | 300-500 м² | 28 000 |
| Репитер GSM/DCS/3G/4G 900/1800/2100/2600-65 | 65 дБ, 250 мВт | 500-800 м² | 45 000 |
| Антенна внешняя направленная 12 дБи GSM/3G/4G | 12 дБи, 900-2700 МГц | — | 8 500 |
| Антенна внутренняя потолочная 3 дБи | 3 дБи, всенаправленная | 50-100 м² | 3 200 |
| DAS головной блок оптический 3G/4G | 90 дБ, 1000 мВт | 5000-10000 м² | 285 000 |
| Удаленный радиоблок оптический RRU | 27 дБм выходная мощность | 500-1000 м² | 65 000 |
| Анализатор спектра Arinst SSA-TG R2 | 35 МГц - 6.0 ГГц | — | 195 000 |
- Обследование объекта и измерения: от 15 000 руб.
- Проектирование системы усиления: 5-10% от стоимости оборудования
- Монтажные работы: от 25 000 руб./день бригады
- Пусконаладочные работы: от 35 000 руб.
- Гарантийное обслуживание: 12-36 месяцев
Практические рекомендации по проектированию
Этапы проектирования системы усиления
1. Обследование объекта
- Измерение уровня внешнего сигнала
- Анализ планировки здания
- Определение зон покрытия
- Выявление источников интерференции
2. Выбор архитектуры
- Сравнительный анализ технологий
- Расчет экономической эффективности
- Планирование этапов развертывания
- Анализ масштабируемости
3. Детальное проектирование
- Расчет энергетических бюджетов
- Выбор оборудования
- Проектирование кабельных трасс
- Планирование размещения
4. Моделирование и оптимизация
- Компьютерное моделирование
- Анализ интерференции
- Оптимизация параметров
- Верификация расчетов
